Performances de l'accélérateur Van de Graaff du CEMHTI

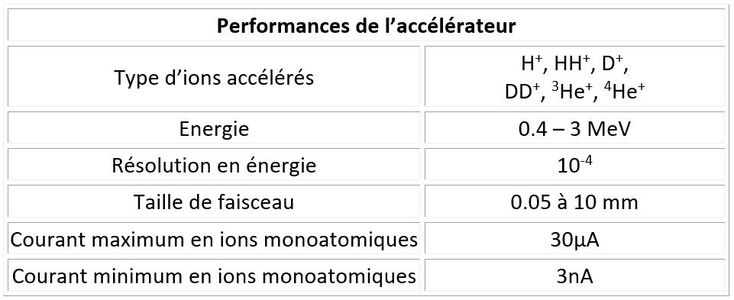

Performances de l’accélérateur
Type d’ions accélérés H+, HH+, D+,
DD+, 3He+, 4He+
Energie 0.3 – 3 MeV
Résolution en énergie 2-3 keV
Taille de faisceau 0.03 à 10 mm
Courant maximum en ions monoatomiques 30µA
Courant minimum en ions monoatomiques 3nA

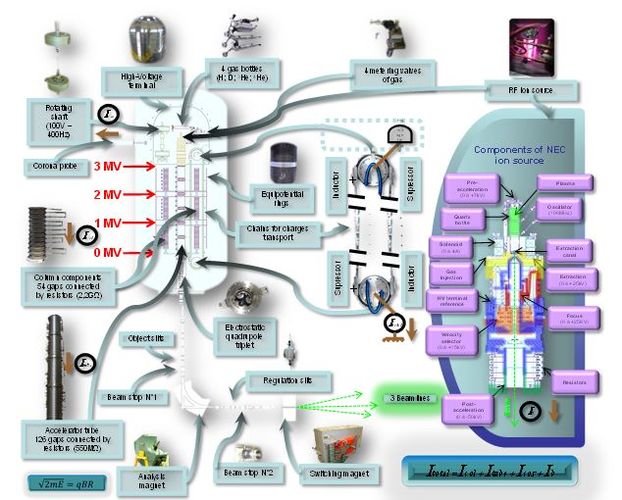

L’accélérateur est équipé d’une source RF permettant de produire des ions à partir d’un gaz. Un plasma est généré par radio fréquence d’une puissance de plusieurs centaines de Watt sur un gaz contenu dans une ampoule de quartz à une pression de 10-3 à 10-2 mbar.

Les ions positifs sont extraits après une pré-accélération de l’ordre de 1 kV à travers un canal d’extraction à un courant de l’ordre de plusieurs dizaines de µA.

Le tube accélérateur est constitué de 69 gaps d’accélération pour atteindre en base de tube la tension nominale de la partie sommitale, soit 3 MV maximum

Un aimant d’analyse d’angle de déviation de 90° permet d’obtenir des faisceaux avec une résolution en énergie de quelques keV avec un taux de transmission de l’ordre de 30 à 50%.

Le tronçon commun, c’est-à-dire la ligne horizontale disposée après l’aimant d’analyse, est doté d’un aimant d’aiguillage permettant le transport du faisceau dans l’une des quatre lignes de faisceau.
