RAMAN spectroscopy under extreme conditions

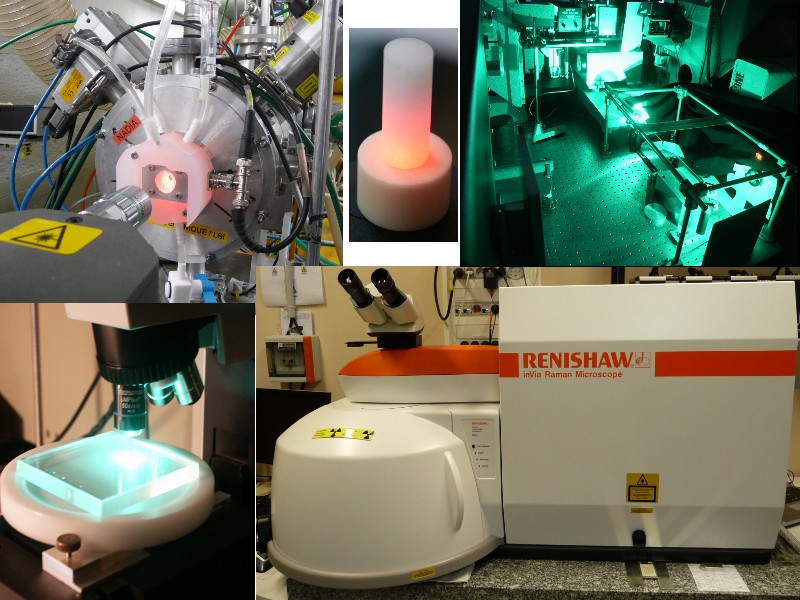

We have three complementary Raman spectrometer systems, allowing studies in almost all the extremes high temperature and irradiation conditions.

  • Raman In Situ : the aim of this setup is to perform an in situ spectral study of materials in extremes conditions. A unique cyclotron beam accelerator / Raman spectrometry coupling system is used in routine experiments of default in solids or under beam alteration of materials

  • Raman very high temperature : this device - dedicated to experimental measurements in non routinely experimental conditions - is based on an advanced research Raman system ( HORIBA Jobin Yvon T64000). It provides excellent resolutions (as low as 0.15 cm-1), gives access to very low wave umbers (as low as a few cm-1 for no less than a ten of excitation wavelength). In addition, an original system of temporal resolution allows studies at very high temperatures (up to 2500 K)

  • Raman imagery : this very versatile high resolution spectrometer, with its excellent spectral stability, allows accurate surface and volume cartography on sample at room temperature and at high temperature (up to 1300 K). Multivariate statistical analysis is a powerful tool for cartography analysis (composed of a huge number of individual spectra, up to a million)


Nous disposons de trois systèmes de spectromètres Raman complémentaires, permettant des études dans presque toutes les conditions extrêmes de haute température et d'irradiation.
  • Raman In Situ : le but de ce dispositif est de réaliser une étude spectrale in situ des matériaux dans des conditions extrêmes. Un système unique de couplage accélérateur de faisceau cyclotron / spectrométrie Raman est utilisé dans les expériences de routine de défaut dans les solides ou d'altération des matériaux sous le faisceau.

  • Raman très haute temperature : : ce dispositif - dédié aux mesures expérimentales dans des conditions non couramment expérimentales - est basé sur un système Raman de recherche avancée (HORIBA Jobin Yvon T64000). Il fournit d'excellentes résolutions (jusqu'à 0,15 cm-1), donne accès à des ombres d'ondes très basses (jusqu'à quelques cm-1 pour pas moins de dix longueurs d'onde d'excitation). De plus, un système original de résolution temporelle permet des études à très haute température (jusqu'à 2500 K).

  • Imagerie Raman : ce spectromètre très polyvalent à haute résolution, avec son excellente stabilité spectrale, permet une cartographie précise de la surface et du volume de l'échantillon à température ambiante et à haute température (jusqu'à 1300 K). L'analyse statistique multivariée est un outil puissant d'analyse cartographique (composé d'un grand nombre de spectres individuels, jusqu'à un million).






page créée et maintenue par Aurélien Canizarès
